3DGS_抛雪球

• 抛雪球是从3D到像素的过程

• NeRF中使用了一个相机模型进行坐标系转换：
  • 世界坐标系
  • 相机坐标系
  • 归一化坐标系
  • 像素坐标系
• CG中有一个更常用的转换：
  1. 观测变换
     • 世界坐标系 -> 相机坐标系
  2. 投影变换
     • 相机坐标系 -> 2D空间
  3. 视口变换
  4. 光栅化

1. 观测变换

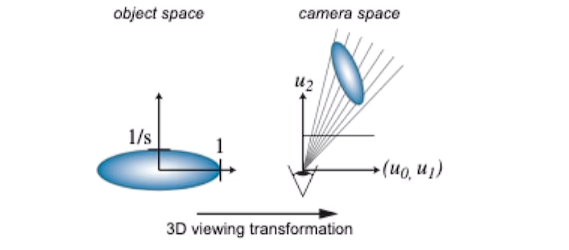

假设有一个高斯椭球，我们从不同的角度去看它可能有不同的形态，这个过程的本质还是一个仿射变换

• 从世界坐标系到相机坐标系
• 横看成岭侧成峰，远近高低各不同
• 仿射变换
• $\mathbf{w}=A\mathbf{x}+b$

2. 投影变换

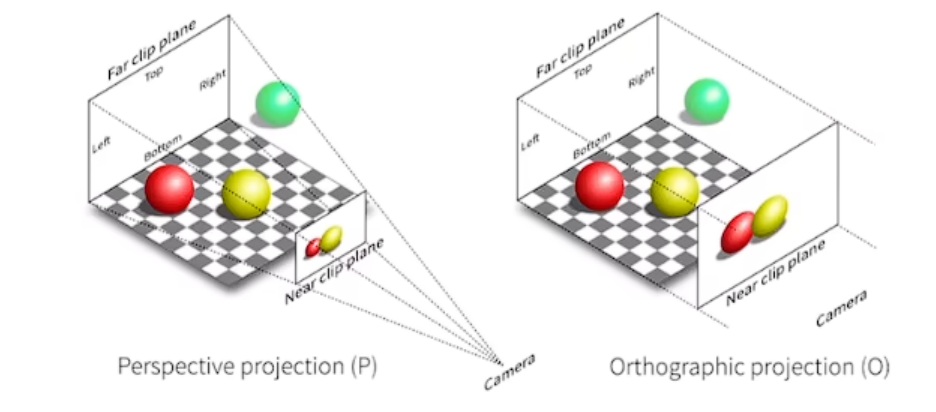

变换到相机角度之后，我们需要将高斯椭球映射到成像平面上，映射方法有两个：正交投影，透视投影

• 3D到2D
• 正交投影，与z无关
  • 与深度无关，没有远小近大（图右）
• 透视投影，与z相关

2.1 正交投影

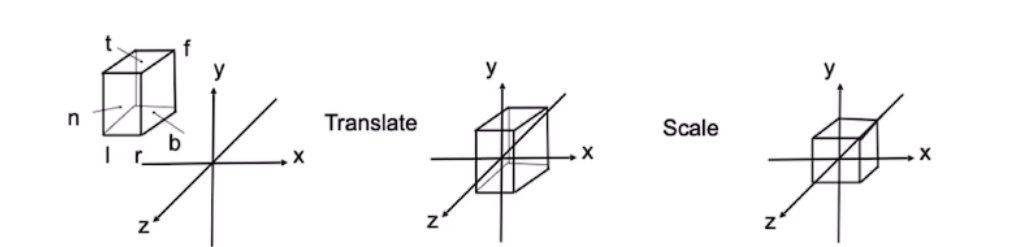

• 立方体 $[l,r]\times [b,t]\times [f,n]$
• 平移到原点
• 立方体缩放至 $[-1,1{]}^3$ 的正方体
• 仿射变换

$$M_{ortho}=\left[\begin{array}{cccc}\frac{2}{r-l}& 0& 0& 0\\ \\ 0& \frac{2}{t-b}& 0& 0\\ \\ 0& 0& \frac{2}{n-f}& 0\\ \\ 0& 0& 0& 1\\ \end{array}\right]\left[\begin{array}{cccc}1& 0& 0& -\frac{r+l}{2}\\ \\ 0& 1& 0& -\frac{t+b}{2}\\ \\ 0& 0& 1& -\frac{n+f}{2}\\ \\ 0& 0& 0& 1\end{array}\right]=\left[\begin{array}{cccc}\frac{2}{r-l}& 0& 0& -\frac{r+l}{r-l}\\ \\ 0& \frac{2}{t-b}& 0& -\frac{t+b}{t-b}\\ \\ 0& 0& \frac{2}{n-f}& -\frac{n+f}{n-f}\\ \\ 0& 0& 0& 1\\ \end{array}\right]$$

2.2 透视投影

• 远小近大

• 先把锥体（视锥）“压”程立方体

• 再做正交投影



  $$M_{persp\to ortho}=\left[\begin{array}{cccc}n& 0& 0& 0\\ \\ 0& n& 0& 0\\ \\ 0& 0& n+f& -nf\\ \\ 0& 0& 1& 0\end{array}\right]$$

• 问题：

  • 透视投影是非线性的，即非仿射变换，我们希望高斯椭球一直进行仿射变换

可以发现投影变换将一个立方体压成了一个正方体，这个过程中w和h的缩放比是不同的，肯定是有一个形变的，这个形变在后面视口变换会解决。

3. 视口变换

经过投影变换之后我们得到了一个 $[-1,1{]}^3$ 范围的正方体，我们再把它拉伸回最开始的 $h\times w$ 大小

• 进行拉伸：

  • 与z无关

  • 将 $[-1,1{]}^2$ 的举行变换至 $[0,w]\times [0,h]$



    $$M_{viewport}=\left[\begin{array}{cccc}\frac{w}{2}& 0& 0& \frac{w}{2}\\ \\ 0& \frac{h}{2}& 0& \frac{h}{2}\\ \\ 0& 0& 1& 0\\ \\ 0& 0& 0& 1\end{array}\right]$$

3.1 光栅化

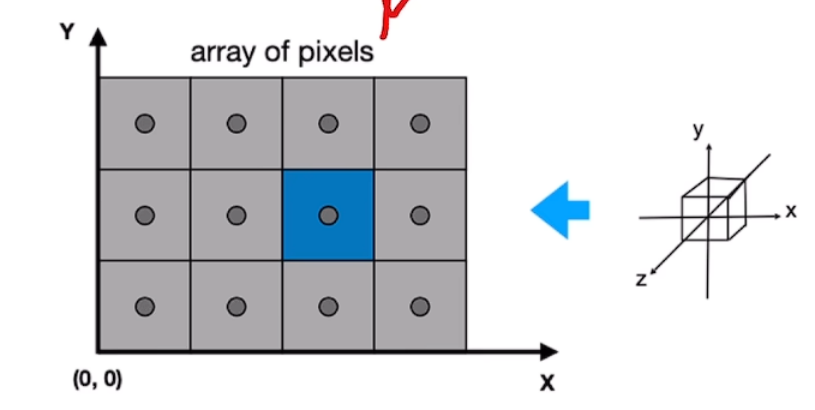

但是还有一个问题：比如mesh中的一个面片他是连续的，但是我们想把这个东西画到屏幕的时候，屏幕是离散的，这时就需要光栅化

• 定义：

  • 把东西画在屏幕上

  • 连续转离散

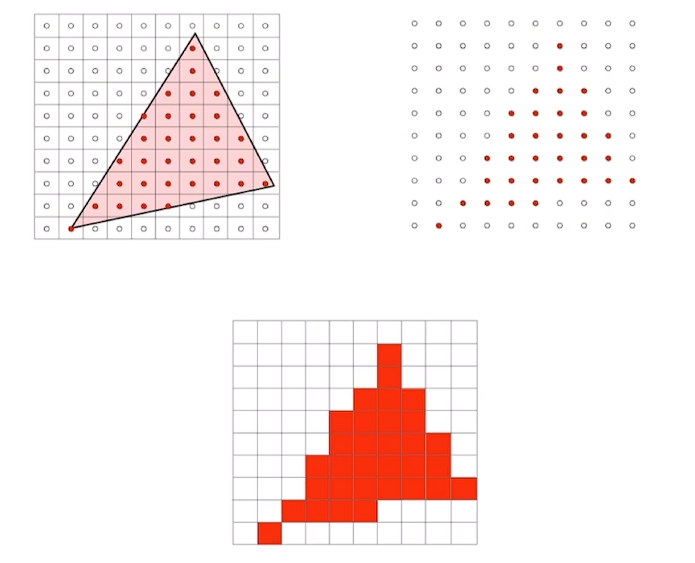

  • 使用的方法：采样，看像素的中心点有没有落在面片里



光栅化中经常听到一个词叫形变（Aliasing），比如上图左下角那个像素有点离群，那我们的采样方式可能有点问题，可以采取其他的采样方式使他更自然。

# 对空间中的三个点做光栅化
import numpy as np
frame = create_canvas( 700,700) #700 * 700的画布
angle = 0
eye = [0, 0, 5] #相机位置
pts = [  # 三个点
    [0, 0, -2],
    [0, 2, -2],
    [-2, 0, -2]
]
# 视口变换矩阵
viewport = get_viewport_matrix( 700, 700 )

# get mvp matrix
mvp = get_model_matrix( angle )
# 观测矩阵
mvp = np.dot(get_view_matrix(eye), mvp)
# 投影矩阵
mvp = np.dot(get_proj_matrix(45, 1, 0.1, 50), mvp) # 4*4

# loop points
pts_2d = []
for p in pts: #遍历三个点
    p = np.array(p + [1]) # 3*1 -> 4*1
    p = np.dot(mvp, p) #每个点乘以他的变换矩阵
    p /= p[3] #归一化

    #viewport
    p = np.dot(viewport, p)[:2] #视口变换
    pts_2d.append([int(p[0]), int(p[1])])

4. 对3d高斯进行变换

4.1 3d高斯的观测变换

• 在物理坐标系中，一个3d高斯有如下要素：

  • 高斯核中心（均值）： $t_k=[t_0,t_1,t_2{]}^T$
  • 协方差矩阵： $V_k^{″}$
  • 高斯核： $r_k^{″}(t)=G_{v_k^{″}}(t-t_k)$

• 观测变换将3d高斯从世界坐标系变到相机坐标系，这是一个仿射变换：

  • 高斯核中心： $u_k=[u_0,u_1,u_2{]}^T$
  • 均值： $u_k=W{t}_k+d$
  • 协方差矩阵： $V_k^{\prime }=W{V}_k^{″}{W}^T$
  • 高斯核： $r_k^{\prime }(u)=G_{v_k^{\prime }}(u-u_k)$

4.2 3d高斯的投影变换

投影变换将锥体压成立方体，然后压成正方体： $x=m(t)$ ，这个过程是非线性的，且有形变

• 上一步：

  • 均值： $u_k=[u_0,u_1,u_2{]}^T$
  • 协方差： $V_k^{\prime }$

• 高斯核中心： $x_k=[x_0,x_1,x_2{]}^T$

• 高斯核： $r_k(x)=G_{V_k}(x-x_k)$

• 均值： $x_k=m(u_k)$

  • 对均值来说，它可以这样做，因为它只是一个点他不会形变

• 协方差矩阵？

  • 协方差矩阵不能直接用投影变换得到，因为投影变换是非线性变换，非仿射变换
  • 因此需要引入雅可比矩阵
    • 这里可以理解成拆成两步：
      • 通过雅可比矩阵实现近似的压缩（从视锥压缩成立方体
      • 再做正交投影

4.2.1 雅可比矩阵

• 泰勒展开

• 线性逼近

• 例子：

  • 假设有一个坐标（x，y），对他进行一个非仿射变换：

    $$\begin{array}{r}{f}_1(x)=x+sin(y)\\ \\ f_2(y)=y+sin(y)\end{array}$$

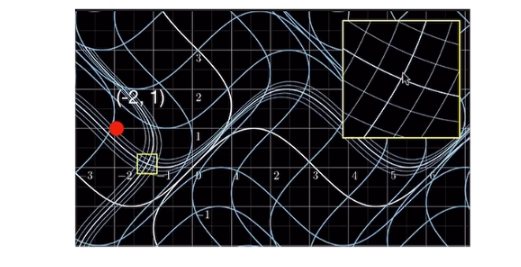

  • 这样导致从一个横平竖直的坐标系变成了一个带弯曲的坐标系：(关注某一个点，比如（-2，1）这个点变到了黄色框这个位置，展开这个小框，中心点是（-2，1），其他附近的变换是非线性变化，

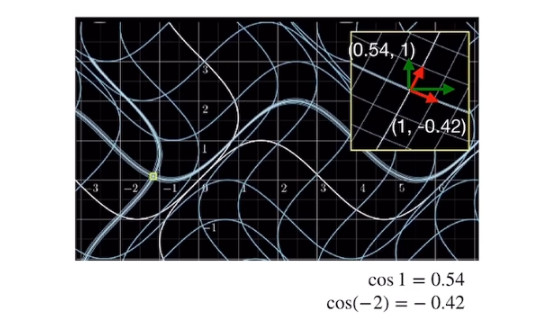

  • 假设把黄色框框进一步缩小，它附近的变换可以近似成一个线性的变换：





  • 也就是说确定了一个点 $x_0,y_0$ ，在他附近就可以通过导数去进行线性的逼近了。具体就叫雅可比矩阵：

    $$J=\left[\begin{array}{cc}\frac{d{f}_1}{dx}& \frac{d{f}_1}{dy}\\ \\ \frac{d{f}_2}{dx}& \frac{d{f}_2}{dy}\end{array}\right]=\left[\begin{array}{cc}1& cos(y)\\ \\ cos(x)& 1\end{array}\right]$$

4.2.2 基于雅可比矩阵的投影变换

• 协方差矩阵： $V_k=J{V}_k^{\prime }{J}^T=JW{V}_k^{″}{W}^T{J}^T$

• 已知对于投影变换中的一个点，第一步进行压缩：

  $$\left(\begin{array}{cccc}n& 0& 0& 0\\ \\ 0& n& 0& 0\\ \\ 0& 0& n+f& -nf\\ \\ 0& 0& 1& 0\end{array}\right)\times \left(\begin{array}{c}x\\ \\ y\\ \\ z\\ \\ 1\end{array}\right)=\left(\begin{array}{c}nx\\ \\ ny\\ \\ (n+f)z-nf\\ \\ z\end{array}\right)=\left(\begin{array}{c}\frac{nx}{z}\\ \\ \frac{ny}{z}\\ \\ (n+f)-\frac{nf}{z}\\ \\ 1\end{array}\right)$$

• 我们发现变换关系是：

  $$\left[\begin{array}{c}{f}_1(x)\\ \\ f_2(y)\\ \\ f_3(z)\end{array}\right]=\left[\begin{array}{c}\frac{nx}{z}\\ \\ \frac{ny}{z}\\ \\ (n+f)-\frac{nf}{z}\end{array}\right]$$

• 因此可以求雅可比矩阵（通常带入的是3d高斯的中心点）：

  $$J=\left[\begin{array}{ccc}\frac{n}{z}& 0& -\frac{nx}{z^2}\\ \\ 0& \frac{n}{z}& -\frac{ny}{z^2}\\ \\ 0& 0& -\frac{nf}{z^2}\end{array}\right]$$

变换之后，均值和协方差在一个坐标系里吗？

• 均值在NDC坐标系中，[-1,1]的立方体中
• 对于协方差矩阵来说，上面的操作只是将锥体压缩到立方体的一个过程，还没有放到[-1,1]立方体中，所以后面还原的时候，均值需要做视口变换，而协方差不需要

4.3 3d高斯的视口变换

视口变换只需要对高斯核的中心去做，不用对协方差做，因为前面对协方差做投影变换的时候其实没做完

• 投影变换之后：
  • 高斯核中心： $x_k=[x_0,x_1,x_2{]}^T$
  • 高斯核： $r_x(x)=G_{V_k}(x-x_k)$
  • 足迹函数
• 像素坐标系：
  • 高斯核中心： $\mu =[{\mu }_1,{\mu }_2,{\mu }_3{]}^T$
    • 平移+缩放
  • 对协方差：足迹渲染：离散计算（距离均值越近它的值就越大）
    • $G(\hat{x})=exp(-\frac{1}{2}(x-\mu {)}^T{V}_k^{-1}(x-\mu ))$
