3DGS_高性能渲染与机器学习

最开始虽然设想一个高斯椭球可以影响多个像素，以至于高斯椭球数量可能比点云数量少一些，但实际上并没有少，因为他初始的时候就是用colmap生成的点云，所以说他并没有粒子上的减少，为什么就快了呢？实际上是因为GPU。

1. 3dgs为什么快

• cpu相当于一个老教授，GPU相当于一群小学生。
• GPU:
  • 整个splatting部分是用cuda编写的，一个线程负责一个像素，每个像素去找它对应的3d高斯椭球去渲染颜色即可。
• 分区
  • 把整张图拆成16*16块，然后在找自己对应的区域的时候，把高斯也分块了，算第一块的时候，只需要找跟这个快对应的几个高斯就行了，算第二块的时候只需要找跟第二块对应的几个高斯就行了；同时两个块之间也是并行的
  • GPU的每个block负责一个区
  • block之间可以共享内存
• 核心代码中其实只写了对一个像素的处理。

import numpy as np
out_color = np.zeros((H, W, 3))

# loop pixel
for i in range(H): #遍历每个像素，模仿GPU对单一像素的操作
    for j in range(W):
        pixf = [i, j]
        C = [0,0,0] #每个像素给一个初始颜色

        # loop gaussian
        # 由近到远遍历每个高斯球
        for idx in point_list:

            # init helper variables, transmirrance
            T = 1 #最开始的时候不被遮挡的概率=1
            # Resample using conic matrix
            xy = points_xy_image[idx] #高斯球的中心点的 x,y坐标，这里由于投影之后做了视口变换，高斯椭球被投影到2D平面了，所以只有xy坐标
            d = [xy[0] - prixf[0], xy[1] -pixf[1]] # x- \mu
            con_o = conic_opacity[idx] #协方差矩阵
            # 将二维高斯椭球写成椭圆方程： xxxx = const的形式，下面就是e上面的指数，把这个像素的坐标带入进去求得的值
            power = -0.5 * ( con_o[0] * d[0] * d[0] + con_0[2] * d[1] * d[1]) -con_o[1] * d[0] * d[1]
            if power > 0: #说明这个高斯椭球形成的椭圆没有包括这个像素，或者这个像素离高斯椭球中心太远
                continue

            # 椭球本身是有一个透明度的，还要乘以当前这个椭球对当前像素的影响系数（con_o[3]），
            alpha = min( 0.99 , con_o[3] * np.exp(power))
            if alpha < 1/ 255: # 透明度太小就舍弃
                continue
            test_T = T * (1 - alpha) #前面一直都不透明的概率，累乘
            if test_T < 0.0001: #不透明度已经很小了
                break

            color = features[idx] #球谐函数算来的颜色
            for ch in range(3):
                C[ch] += color[ch] * alpha * T #根据NeRF体渲染公式累加颜色
            T = test_T

        # get final color
        for ch in range(3): #赋予该像素最终颜色，做了一个alpha blending
            out_color[j, i, ch] = C[ch] + T * bg_color[ch] #如果把所有的高斯椭球都遍历了，他的不透明度还有一定限度的话，就用背景颜色（黑）给他补上

2. 机器学习与参数评估

• 假设初始点云有10000个点，每个点膨胀乘3d高斯椭球，每个椭球的参数包括：
  • 中心点位置：（x，y，z）
  • 协方差矩阵：R，S （旋转和缩放矩阵）
  • 球谐函数系数：16*3
  • 透明度：$ \alpha $

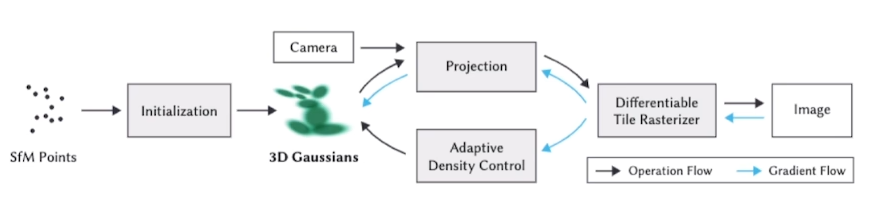

• 然后进行变换过程（splatting过程）形成一张图片，然后跟GT算loss。

• 关于初始化的3d高斯：

  • ~/gaussian-splatting/submodules
    • diff-gaussian-rateriztion : 渲染部分
    • simple-knn ：

• 为什么有一个simple-knn呢？

  • 最开始的高斯椭球总要有一个形态，这个形态我们就使用一个各向同性的球，他的半径（缩放）如果初始化太小了，可能画面不能完全铺满，会有很多空白的地方；如果太大就会有大量的重叠部分，因此这里使用knn来算半径。
  • 对于每个高斯点，寻找与他近邻的三个邻居，半径就是和三个邻居的距离的平均。
